污水处理反清洗过滤器

污水处理反清洗过滤器

详细说明

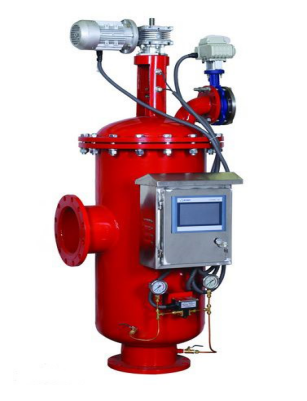

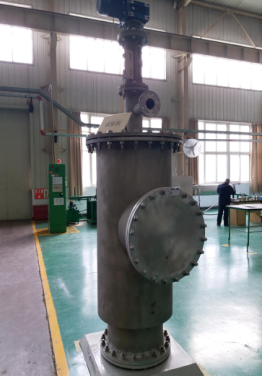

                        自动反洗过滤器




    自动反洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水, 循环水的过滤,乳化液的再生,废油过滤处理,冶金行业的连铸水系统、高炉水系统,热轧用高压水除鳞系统。是一种先进、高效且 易操作的全自动过滤装置。

概述

该过滤器由筒体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。过滤机工作时,待过滤的水由水口时入,流经滤网,通过出口进入用户所须的管道进行工艺循环,水中的颗粒杂技被截留在滤网内部。如此不断的循环,被截留下来的颗粒越来越多,过滤速度越来越慢,而进口的污水仍源源不断地进入,滤孔会越来越小,由此在进、出口之间产生压力差,当大度差达到设定值时,差压变送器将电信号传送到控制器,控制哭喊启动驱动马达通过传动组件带动轴转动,同时排污口打开,由排污口排出,当滤网清洗完毕后,压差降到最小值,系统返回到初始过滤状,系统正常运行。

运行及控制

 过滤器运行及控制不需外接任何能源就可以自动清洗过滤,自动排污。反冲洗期间不断流,清洗过滤周期可以调节,清洗过滤时间默认为10-60/s,清洗过滤损失水量只占过滤水量的0.08-0.6%;过滤精度可达10-3000 微米;工作压力可达1.0-1.6Mpa;单台流量:4-4160m3/h。可立式、卧式、倒置任意方向任意位置安装,可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各行各业水过滤

工作原理

水由入口进入,首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中的脏物、杂质,形成过滤杂质层,由于杂质层堆积在细滤网的内侧,因此在细滤网的内、外两侧就形成了一个压差。[1]

 当过滤器的压差达到预设值时,将开始自动清洗过程,此间净水供应不断流,清洗阀打开,清洗室及吸污器内水压大幅度下降,通过滤筒与吸污管的压力差,吸污管与清洗室之间通过吸嘴产生一个吸力,形成一个吸污过程。同时,电力马达带动吸污管沿轴向做螺旋运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个冲洗过程只需数十秒钟。排污阀在清洗结束时关闭。过滤器开始准备下一个冲洗周期。

产品特点

◆设计结构简单。

◆反清洗时间短,流量,压力损失小。

◆控制系统智能化(PLC、PAC)控制,自动化程度高。

◆设备可与中央控制系统连接。

◆高精度过滤,出水水质稳定。

◆滤网终身使用,无需更换。

◆使用寿命长。

◆可适用于不同原水水质和用水要求。

◆易损件少,无耗材,运行费用低,操作管理简单。

◆自动反清洗不断流。

◆全自动自清洗过滤器选型
